UPS và lưu trữ năng lượng thương mại

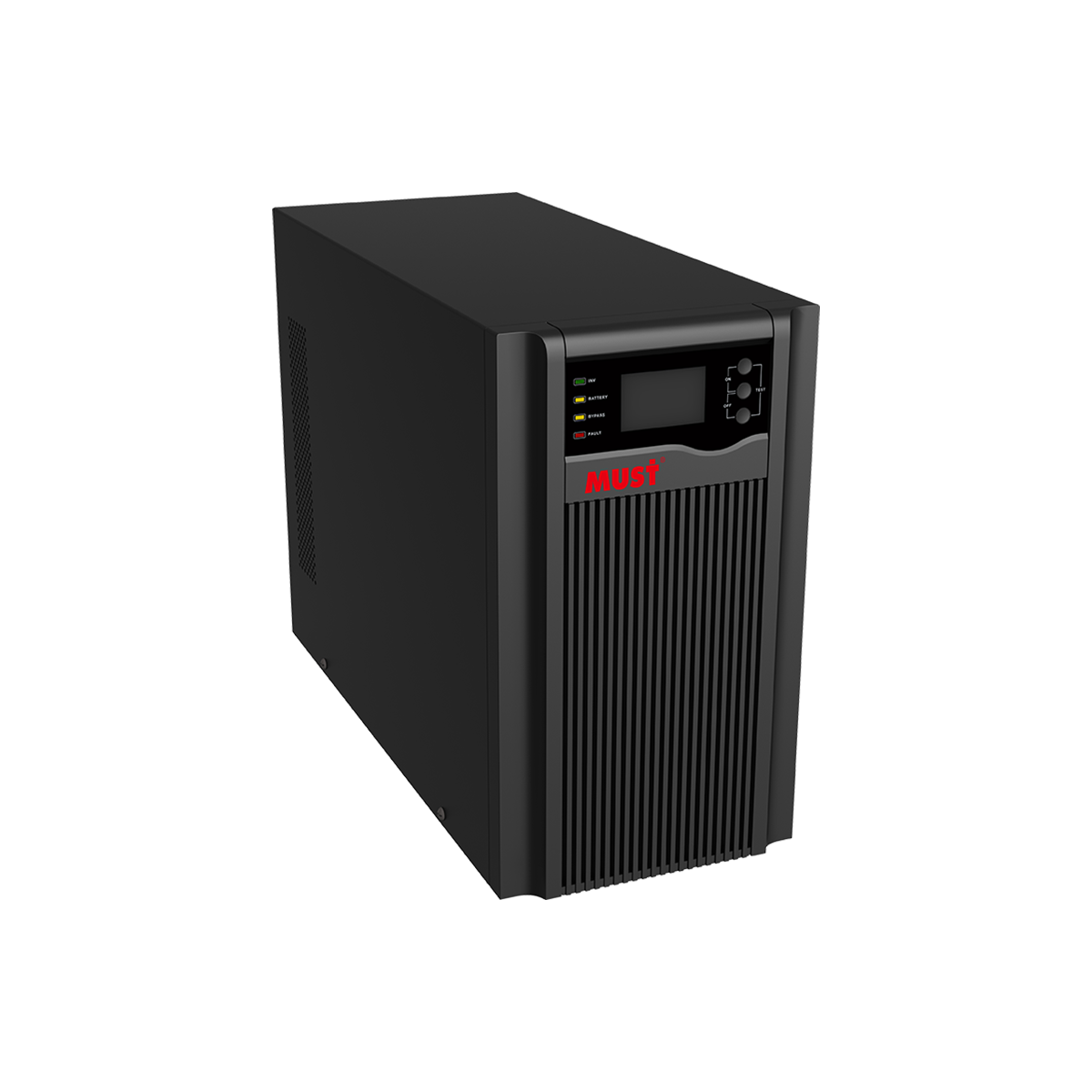

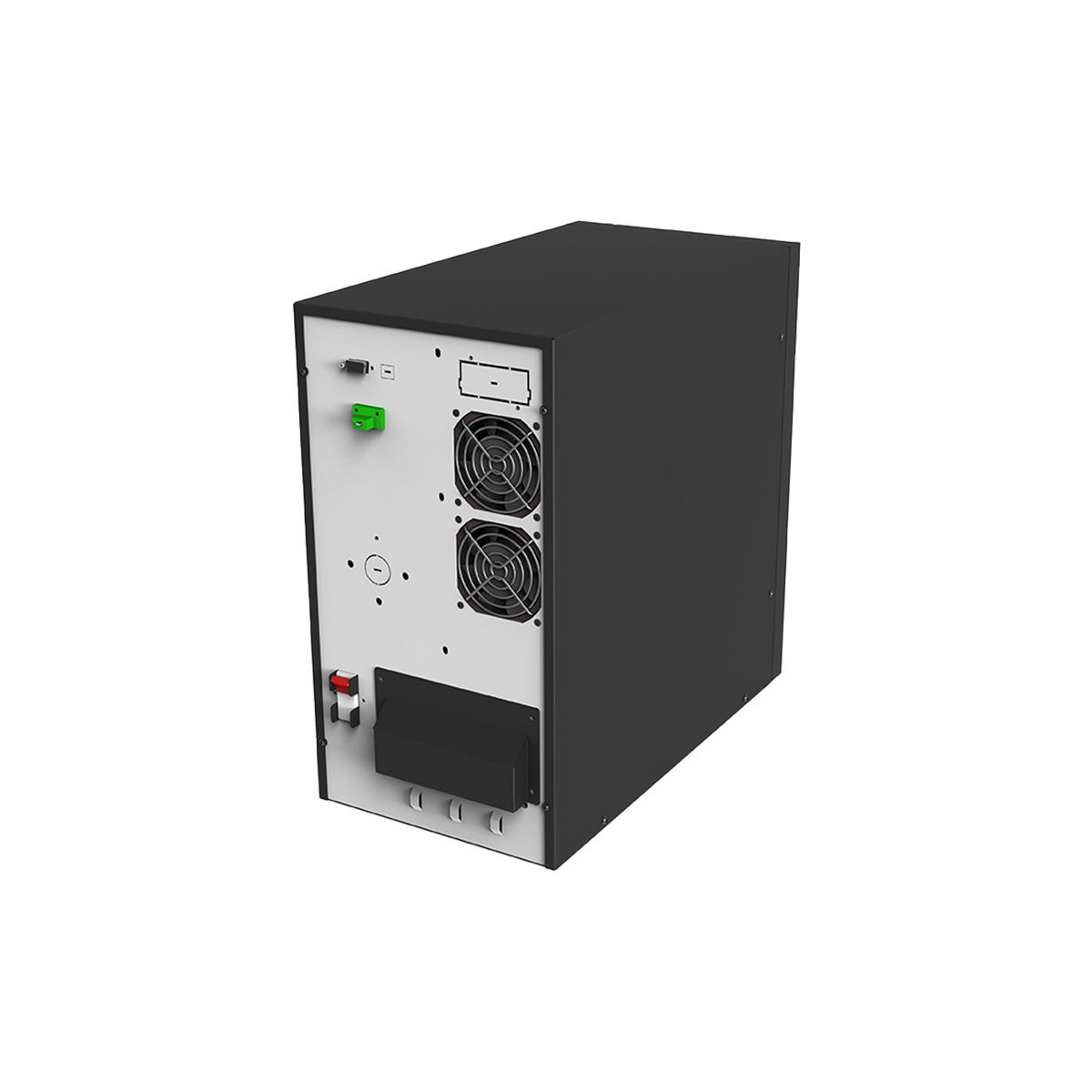

EH5500 Series
EH5500 Series là bộ lưu điện UPS tần số cao MUST giúp duy trì nguồn điện ổn định cho thiết bị và hệ thống quan trọng.
Chứng nhận
CETUVVDE
Thông số kỹ thuật
| THÔNG SỐ CHÍNH | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MODEL | H1K | H1KS | H2K | H2KS | H3K | H3KS | H6K | H6KS | H10K | H10KS | ||
| Công suất định mức | 1KVA/1KW | 1KVA/1KW | 2KVA/2KW | 2KVA/2KW | 3KVA/3KW | 3KVA/3KW | 6KVA/6KW | 6KVA/6KW | 10KVA/10KW | 10KVA/10KW | ||
| Hệ số công suất | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| ĐẦU VÀO | ||||||||||||
| Chuẩn đầu vào | L+N+PE | |||||||||||
| Điện áp danh định | 208/220/230/240VAC | |||||||||||
| Dải điện áp | 110~300VAC | |||||||||||
| Dải tần số | 50/60±6Hz (Default), ±10Hz (Settable) | |||||||||||
| Hệ số công suất | ≥0.99 | |||||||||||
| đầu vào | ||||||||||||
| Méo hài đầu vào | ≤4% inear load | |||||||||||
| ĐẦU RA | ||||||||||||
| Chuẩn đầu ra | L+N+PE | |||||||||||
| Điện áp đầu ra | 208/220/230/240VAC | |||||||||||
| Độ chính xác | ±1% | |||||||||||
| Tần số | For on-line mode: follow current frequency, battery mode: 50 / 60Hz±0.1% | |||||||||||
| Méo hài đầu ra | ≤ 2% linear load; ≤ 4% nonlinear load (PF=0.7) | |||||||||||
| Quá tải | AC mode | 30min@102%~110% Load; 10min@110%~130% Load; 30s@130%~150% Load; 200ms@>150% Load | ||||||||||
| BAT mode | 10min@102%~110% Load; 1min@110%~130% Load; 10s@130%~150% Load; 200ms@>150% Load | |||||||||||
| THỜI GIAN CHUYỂN MẠCH | ||||||||||||
| Chế độ pin | 0ms | |||||||||||
| Chế độ bypass | 4ms | |||||||||||
| Chế độ AC | Support | |||||||||||
| HIỆU SUẤT | ||||||||||||
| Hiệu suất AC | 94.5% | 95.5% | 95.5% | 95% | ||||||||
| Hiệu suất pin | 87.5%@24VDC | 89.5%@48VDC | 91.5%@72VDC | 94.8% | ||||||||
| (built-in battery) | (built-in battery) | (built-in battery) | (20pcs Battery) | |||||||||
| PIN | ||||||||||||
| Loại pin | Lead Acid Battery | |||||||||||
| Điện áp pin | 24V | 36V | 36V | 48V | 72V | 72V | 96V | 96V | 192V/216V/240V (adjustable) | 192V/216V/240V (adjustable) | ||
| Thông số pin | 7Ah | 7Ah | 7Ah | 12V 7Ah | Default | 12V 9Ah | Default | |||||
| External | External | External | 16pcs | 16pcs | ||||||||
| Số lượng pin trong | 2/3 | batteries | 4 | batteries | 6/8 | batteries | 16 | (External) | 16 | (External) | ||
| (optional) | required | required | (optional) | required | 16/18/20pcs | 16/18/20pcs | ||||||
| (adjustable) | adjustable | |||||||||||
| Dòng sạc | Built-in battery 1K-3K: 1A (Default) | 1-2A (Adjustable) | 1A | (default) 1-12A | 1A | 1-12A | ||||||
| Without built-in battery 1KS-3KS: 5A (Default) | 1-12A (Adjustable) | (adjustable) (default) (adjustable) | ||||||||||
| Chế độ sạc | Two-stage/three-stage charging | |||||||||||
| THÔNG SỐ KHÁC | ||||||||||||
| MODEL | H1K | H1KS | H2K | H2KS | H3K | H3KS | H6K | H6KS | H10K | H10KS | ||
| MÀN HÌNH | ||||||||||||
| LCD | 2×8 PIN/Pitch 2.54mm, support 128-bit segment code, up to 4 buttons + 4 LEDs, can display operating mode / load / input / output, etc. | |||||||||||
| GIAO DIỆN | ||||||||||||
| RS-232 | Support: Windows 2000/2003/XP/Vista/2008/7/Linux/Unix and MAC | |||||||||||
| USB | Windows Family & MAC | |||||||||||
| EPO | Support | |||||||||||
| Khe cắm thông minh | SNMP/AS400 Relay Card/RS485 (tùy chọn) | |||||||||||
| Công tắc bỏ qua bảo trì | Support(Optional) | |||||||||||
| CÁC THÔNG SỐ MÔI TRƯỜNG | ||||||||||||
| Nhiệt độ môi trường | 0~40°C | |||||||||||
| hoạt động | ||||||||||||
| Độ ẩm môi trường | 20%~95%(Non-condensing) | |||||||||||
| hoạt động | ||||||||||||
| Nhiệt độ lưu trữ | -15~60°C (batteries: 0~40°C) | |||||||||||
| Độ cao | The elevation should not exceed 1000m, 1000m or above, up to 4000 m, reference IEC62040 | |||||||||||
| Độ ồn | ≤45db | |||||||||||
| THÔNG SỐ CƠ KHÍ | ||||||||||||
| Kích thước máy | 143*222 | 143*222* | 143*222* | 143*222* | 192*326* | 143*222* | 250*500* | 192*326* | 250*500* | 192*326* | ||
| *285 | 354 | 285 | 395 | 397 | 395 | 615 | 397 | 615 | 397 | |||
| Kích thước đóng gói | 235*320 | 235*320* | 235*320* | 240*235* | 312*452* | 235*320* | 365*660* | 321*452* | 365*660* | 321*452* | ||
| *380 | 448 | 380 | 500 | 527 | 500 | 740 | 527 | 740 | 527 | |||
| Trọng lượng | 7.5 | 10 | 3.5 | 14 | 5.5 | 20 | 24 | 5.7 | 53 | 8.5 | 55 | 10 |
| Trọng lượng tổng | 8.5 | 11 | 4.5 | 15 | 6.5 | 21.5 | 25.5 | 6.8 | 60 | 10 | 61 | 11.5 |
| Bảo hành | 1 năm | |||||||||||
