Inverter hybrid lưu trữ năng lượng

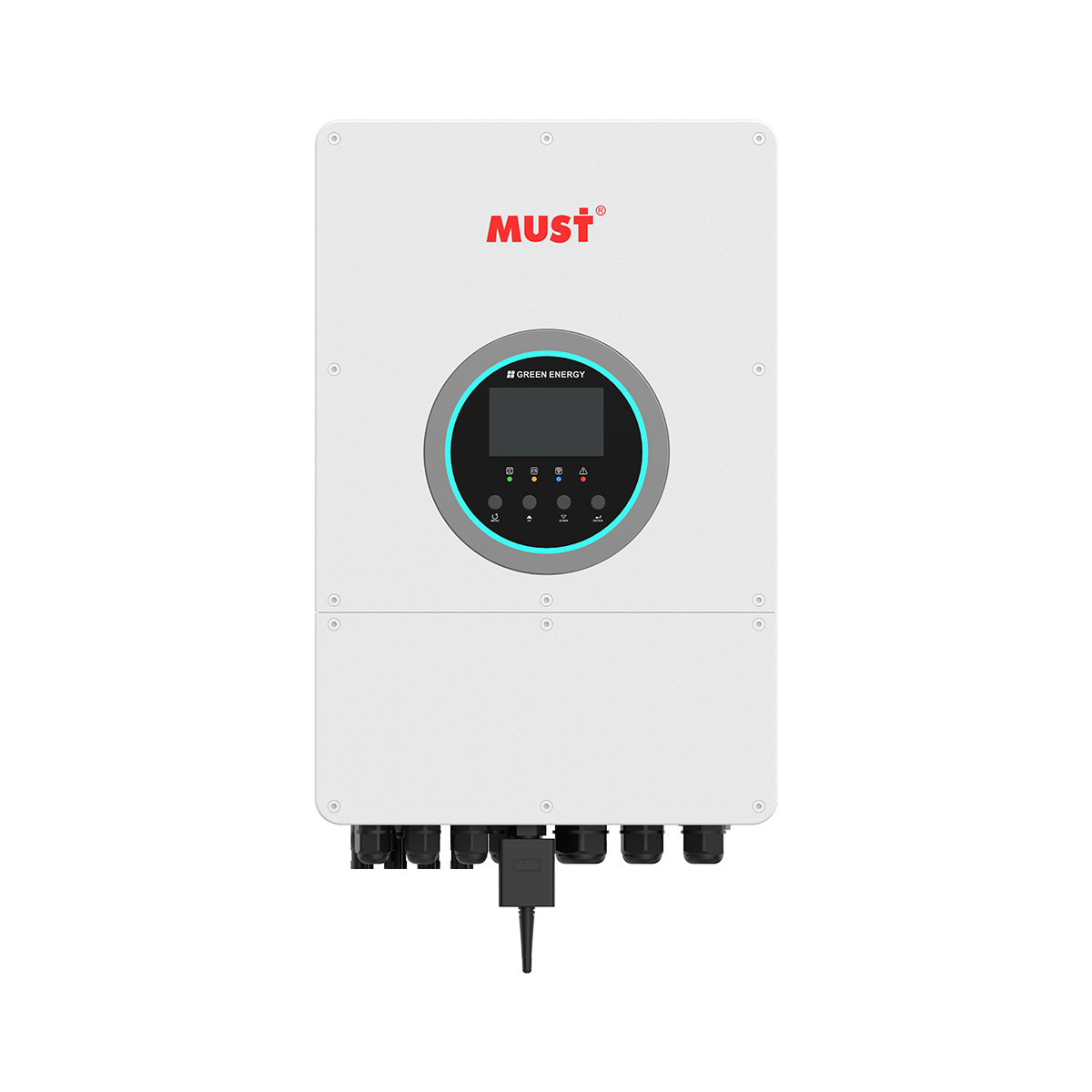

PH9100 EU-HM Series
PH9100 EU-HM Series là inverter hybrid lưu trữ năng lượng MUST dành cho hệ thống điện mặt trời gia đình và doanh nghiệp tại Việt Nam.
Chứng nhận
CETUVVDE
Thông số kỹ thuật
| THÔNG SỐ CHÍNH | ||||||
|---|---|---|---|---|---|---|
| MODEL | PH91-3.6KL1-EU-HM | PH91-5KL1-EU-HM | PH91-6KL1-EU-HM | PH91-8KL1-EU-HM | PH91-10KL1-EU-HM | PH91-12KL1-EU-HM |
| Công suất định mức | 3600W | 5000W | 6000W | 8000W | 10000W | 12000W |
| DỮ LIỆU PIN | ||||||
| Loại pin | Lead-acid battery / Lithium battery | |||||
| Điện áp pin | 48V | |||||
| Dải điện áp pin | 40~60V | |||||
| Đường cong sạc | 3-stage adaptive with maintenance/Equalization | |||||
| Chiến lược sạc pin lithium | Self-adaption to BMS | |||||
| Công suất sạc/xả tối đa | 3600W | 5000W | 6000W | 8000W | 10000W | 12000W |
| Dòng sạc/xả tối đa | 90A | 120A | 150A | 180A | 210A | 230A |
| DỮ LIỆU PV | ||||||
| Công suất PV tối đa | 7200W | 10000W | 12000W | 18000W | 22000W | 26000W |
| Công suất PV đầu vào tối đa | 7200W | 10000W | 12000W | 16000W | 20000W | 24000W |
| Điện áp PV tối đa (Voc) | 500V | |||||
| Điện áp khởi động | 125V | |||||
| Dải điện áp PV | 125~500V | |||||
| Dải điện áp hoạt động | 300~425V | |||||
| Điện áp PV định mức | 370V | |||||
| Dòng PV tối đa | 18A+18A | 18A+18A | 18A+18A | 32A+32A | 36A+36A | 36A+36A |
| Số MPPT | 2/1+1 | 2/1+1 | 2/1+1 | 2/2+2 | 2/2+2 | 2/2+2 |
| Chuẩn kết nối | H4/MC4 | |||||
| DỮ LIỆU AC | ||||||
| Công suất AC đầu ra | 3600W/3600VA | 5000W/5000VA | 6000W/6000VA | 8000W/8000VA | 10000W/10000VA | 12000W/12000VA |
| Dòng AC tối đa | 15.7A | 21.7A | 26A | 34.7A | 43.4A | 52.2A |
| Dòng AC đầu vào | 35A | 35A | 35A | 62.2A | 81.8A | 81.8A |
| Điện áp AC | 230VAC | |||||
| Tần số | 60Hz±5Hz/ 50Hz±5Hz | |||||
| Hệ số công suất | 1 | |||||
| Dải điều chỉnh PF | 0.8 leading to 0.8 lagging | |||||
| Độ méo hài | <3% | |||||
| Loại lưới | Single phase | |||||
| HIỆU SUẤT | ||||||
| Hiệu suất tối đa | 97.5% | |||||
| Hiệu suất Euro | 96.5% | |||||
| Hiệu suất MPPT | >99% | |||||
| BẢO VỆ | ||||||
| DC Polarity Reverse Connection Protection; AC Output Overcurrent Protection; AC Output Overvoltage | ||||||
| Tích hợp | Protection; AC Output short Circuit Protection; lsland Protection Monitoring; Integrated all-pole sensitive | |||||
| leakage current(opention); ISO monitoring(opention); Over temperature protection; Gird monitoring; Surge | ||||||
| proterction level, Battery Input Over-current protection/ Battery Input Battery Over-temperature protection | ||||||
| Bảo vệ chống sét lan truyền | Type II (DC); Type II (AC) | |||||
| Loại quá áp | OVC II (DC); OVC III (AC) | |||||
| THÔNG SỐ KHÁC | ||||||
| MODEL | PH91-3.6KL1-EU-HM | PH91-5KL1-EU-HM | PH91-6KL1-EU-HM | PH91-8KL1-EU-HM | PH91-10KL1-EU-HM | PH91-12KL1-EU-HM |
| DỮ LIỆU CHUNG | ||||||
| Dải nhiệt độ hoạt động | -25°C~+60°C, >45°C Derating | |||||
| Độ ẩm môi trường | 0~100% | |||||
| Làm mát | Fan cooling | |||||
| Độ ồn | ≤50dB | ≤55dB | ||||
| Độ cao | 3000m, >3000m Derating | |||||
| Cấu trúc inverter | Battery-side transformer isolation, PV-side non-transformer isolation | |||||
| Giao tiếp | WiFi/RS485/CAN/Bluetooth | |||||
| Màn hình | 4.3-inch touch screen+LED | |||||
| Cấp bảo vệ | IP66 | |||||
| Kiểu lắp đặt | Wall-mounted | |||||
| THÔNG SỐ KỸ THUẬT CƠ KHÍ | ||||||
| Kích thước máy (W*H*D)(mm) | 321*431*187 | 378*606*238 | ||||
| Bảo hành | 5 năm | |||||
| CHỨNG NHẬN & TIÊU CHUẨN | ||||||
| IEC/EN61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | ||||||
