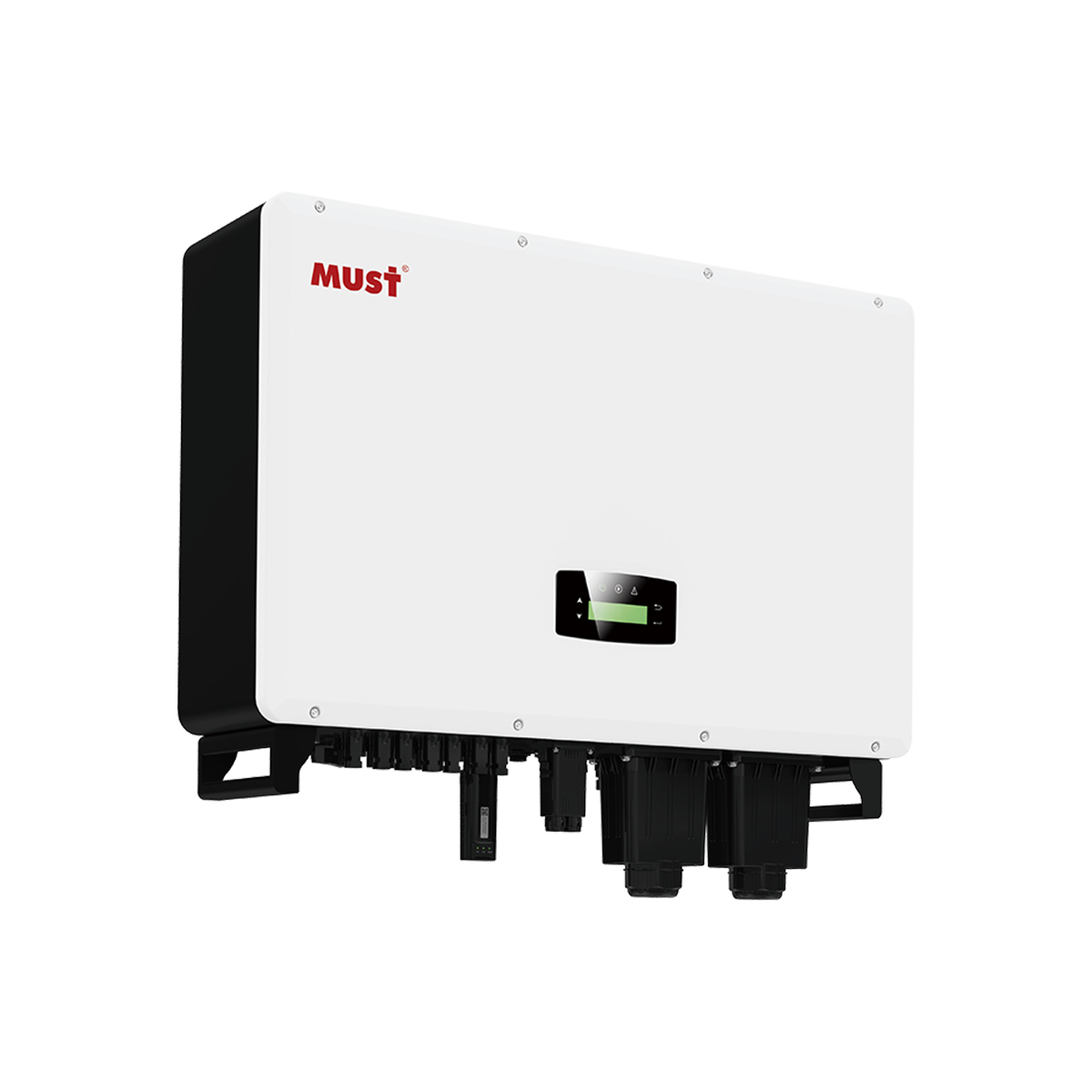

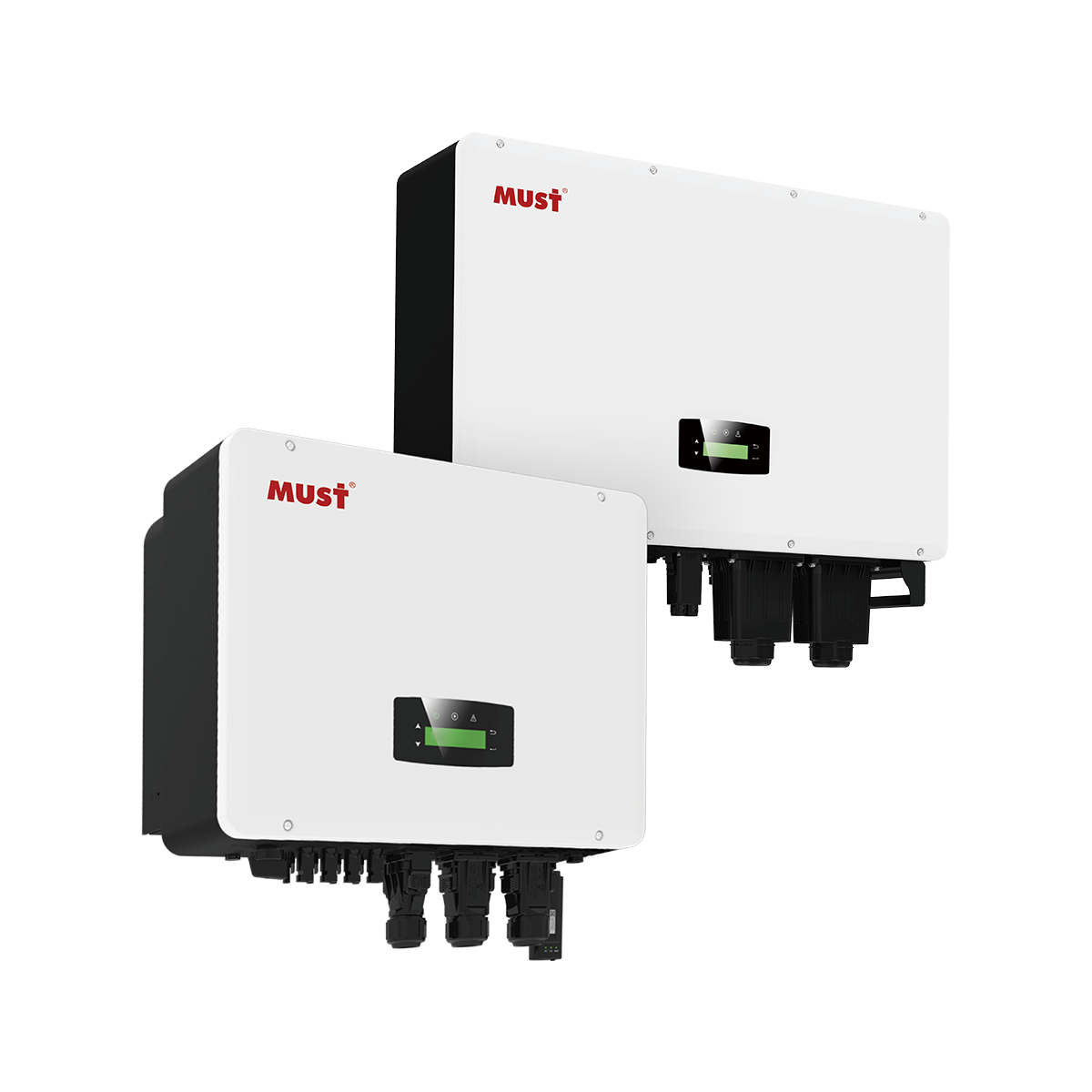

Inverter hybrid lưu trữ năng lượng
PH1100 EU-HV Series
PH1100 EU-HV Series là inverter hybrid lưu trữ năng lượng MUST dành cho hệ thống điện mặt trời gia đình và doanh nghiệp tại Việt Nam.
Chứng nhận
CETUVVDE
Thông số kỹ thuật
| THÔNG SỐ CHÍNH | |||
|---|---|---|---|
| MODEL | PH11-20KL3-EU-HV | PH11-30KL3-EU-HV | PH11-50KL3-EU-HV |
| Công suất định mức | 20000W | 30000W | 50000W |
| ĐẦU VÀO PV | |||
| Công suất DC đầu vào tối đa | 30KW | 45KW | 75KW |
| Điện áp PV tối đa | 1000V | ||
| Điện áp DC danh định | 620V | ||
| Dải điện áp DC | 150-1000V | ||
| Dải điện áp MPPT | 150-850V | ||
| Dải MPPT đầy đủ | 500-850V | ||
| Điện áp khởi động | 160V | ||
| Dòng vào DC tối đa | 32A*2 | 40A*2 | 40A*4 |
| Dòng ngắn mạch tối đa | 48A*2 | 60A*2 | 48A*4 |
| Số MPPT / chuỗi | 2/4 | 2/4 | 4/8 |
| CỔNG PIN | |||
| Điện áp danh định pin | 500V | 550V | 500V |
| Dải điện áp pin | 150-800V | ||
| Dòng sạc/xả tối đa | 50A | 60A | 120A |
| Công suất sạc/xả tối đa | 20KW | 30KW | 50KW |
| Đường cong sạc | 3 Stages | ||
| Loại pin tương thích | Li-ion / Lead-acid / Sodium metal chloride battery | ||
| LƯỚI AC | |||
| Công suất AC đầu ra danh định | 20KW | 30KW | 50KW |
| Công suất AC tối đa | 30KVA/22KVA | 45KVA/33KVA | 100KVA/55KVA |
| Dòng AC đầu ra tối đa | 32A | 48A | 83.38A |
| Điện áp AC danh định | 230V/400V | ||
| Tần số AC danh định | 50Hz/60Hz | ||
| Hệ số công suất | 1(-0.8-0.8) adjustable | ||
| Độ méo dòng (THD) | <3% | ||
| ĐẦU RA TẢI DỰ PHÒNG | |||
| Công suất đầu ra danh định | 20000VA | 30000VA | 55000VA |
| Điện áp đầu ra danh định | 230V/400V | ||
| Tần số đầu ra danh định | 50Hz/60Hz | ||
| Dòng đầu ra danh định | 29A | 43.5A | 72.5A |
| Công suất đỉnh | 22000VA, 60s | 33000VA, 60s | 55000VA, 60s |
| Độ méo điện áp (THDv) | 3% | ||
| Thời gian chuyển mạch | <10ms | ||
| HIỆU SUẤT | |||
| Hiệu suất châu Âu | 97.80% | 98.10% | 98.30% |
| Hiệu suất tối đa | 98.30% | 98.50% | 98.60 % |
| Hiệu suất sạc/xả pin | 98.00% | 98.00% | 99.00% |
| THAM SỐ KHÁC | |||
| MODEL | PH11-20KL3-EU-HV | PH11-30KL3-EU-HV | PH11-50KL3-EU-HV |
| BẢO VỆ | |||
| Tích hợp | Reverse Polarity Protection, Over Current/ Voltage Protection, Anti-islanding Protection AC Short-ciruit Protection, Leakage Current Detection, Ground Fault Monitoring, Grid Monitoring | ||
| Cấp bảo vệ vỏ | IP65 | IP65 | IP65 |
| Bảo vệ chống sét AC/DC | Type II | ||
| DỮ LIỆU CHUNG | |||
| Kích thước (W x H x D, mm) | 558*535*260 | 979*610*310 | |
| Trọng lượng (kg) | 29 | 36 | 70 |
| Cấu trúc | Transformerless | ||
| Phương thức làm mát | Intelligent Fan | ||
| Độ ẩm | 0-100% | ||
| Dải nhiệt độ hoạt động (°C) | -25°C to 60°C | ||
| Độ cao vận hành (m) | <4000m | ||
| Công suất chờ (W) | <100W | ||
| Màn hình & giao tiếp | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | ||
| CHỨNG NHẬN & TIÊU CHUẨN | |||
| EN50549-1, IEC62109-1, IEC62109-2, EN61000-6-3 | |||
