Inverter hybrid lưu trữ năng lượng

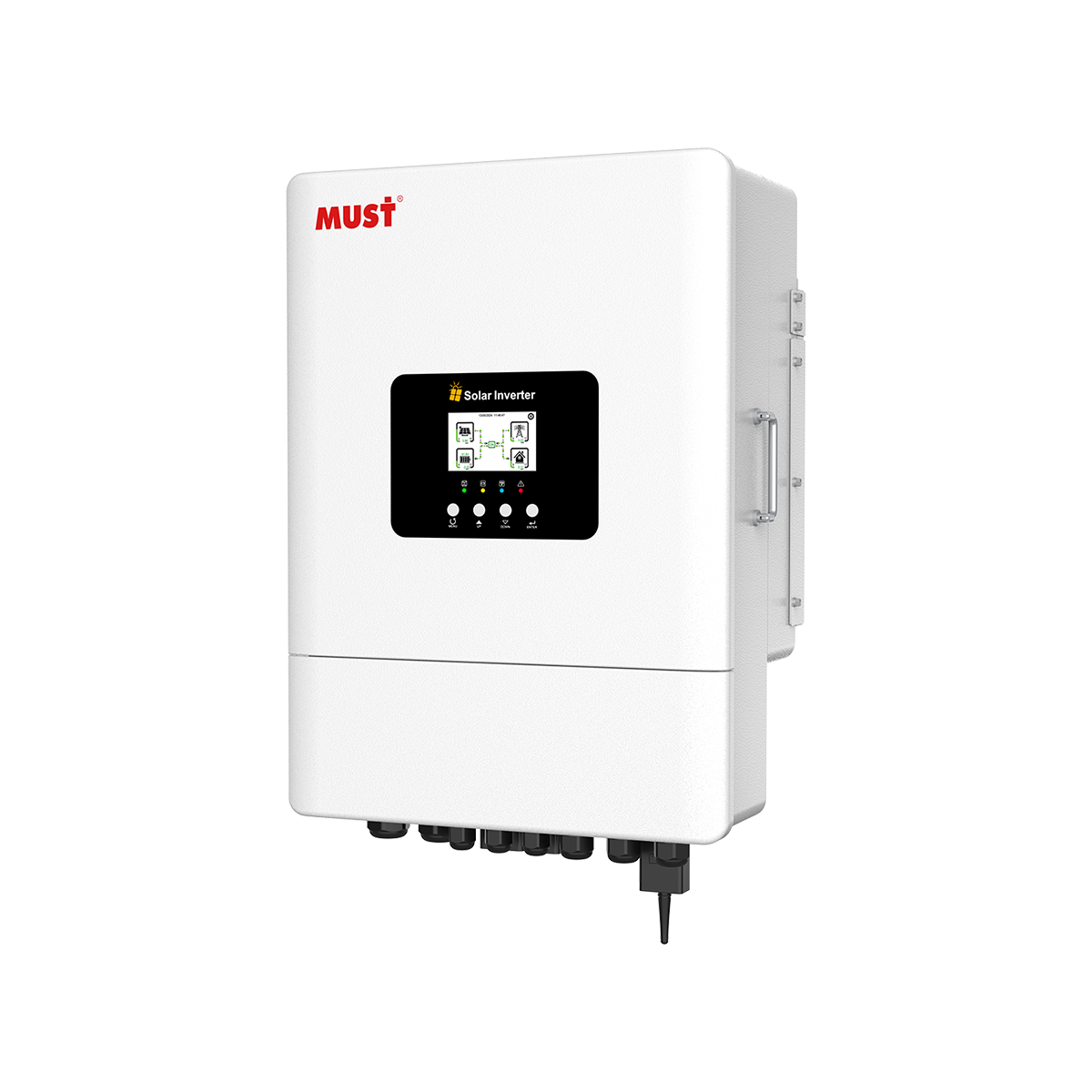

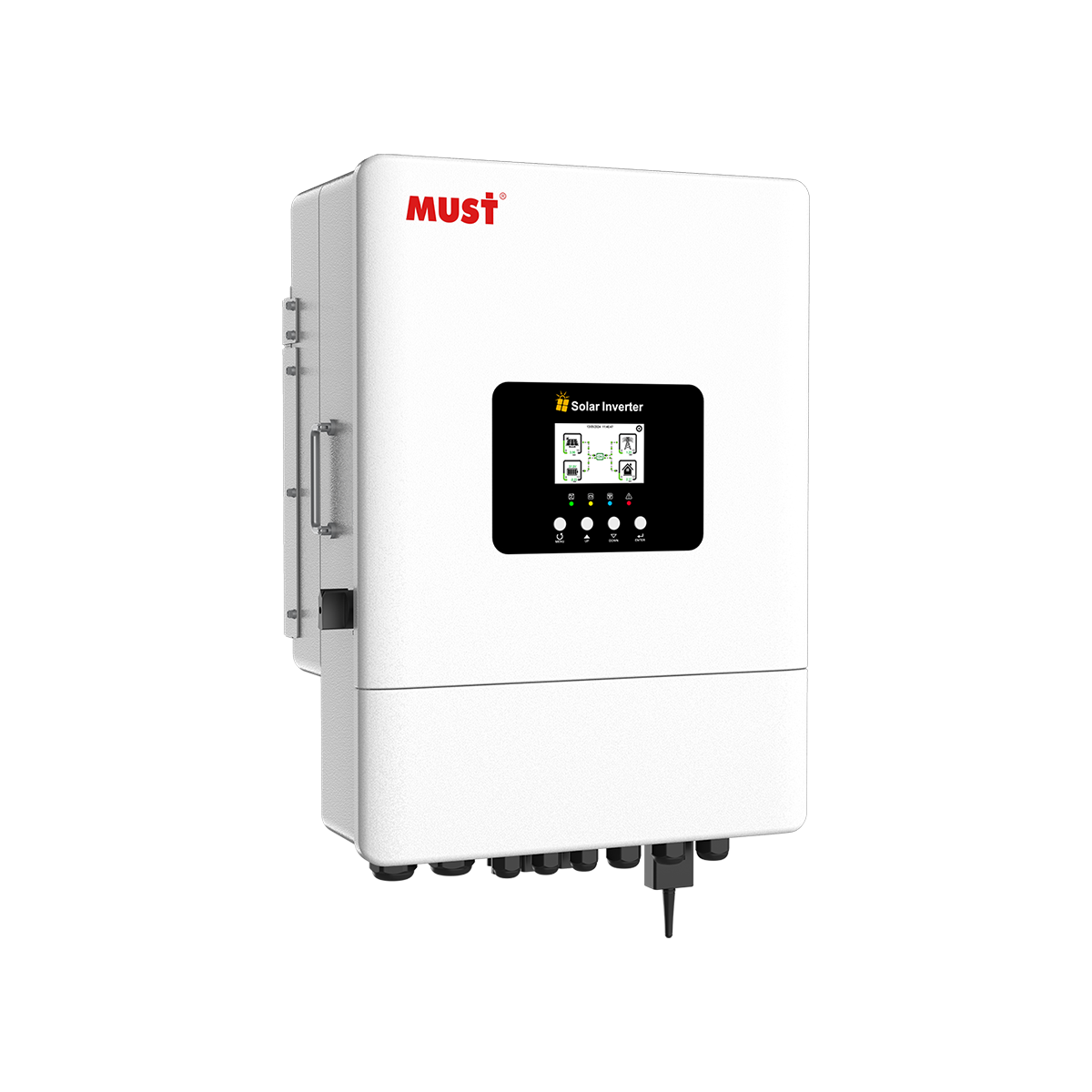

PH1100 EU Series - Three Phase 5-16kW
PH1100 EU Series - Three Phase 5-16kW là inverter hybrid lưu trữ năng lượng MUST dành cho hệ thống điện mặt trời gia đình và doanh nghiệp tại Việt Nam.
Chứng nhận
CETUVVDE
Thông số kỹ thuật
| THÔNG SỐ CHÍNH | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| MODEL | PH11-5KL3-EU | PH11-6.5KL3-EU | PH11-8KL3-EU | PH11-10KL3-EU | PH11-12KL3-EU | PH11-13KL3-EU | PH11-14.2KL3-EU | PH11-15KL3-EU | PH11-16KL3-EU |
| Công suất định mức | 5000W | 6500W | 8000W | 10000W | 12000W | 13000W | 14200W | 15000W | 16000W |
| DỮ LIỆU ĐẦU VÀO PIN | |||||||||
| Loại pin | Lead-acid battery / Lithium battery | ||||||||
| Điện áp pin | 48V | ||||||||
| Đường cong sạc | 4-stage adaptive with maintenance/Equalization | ||||||||
| Công suất sạc/xả tối đa | 5000W | 6500W | 8000W | 10000W | 12000W | 13000W | 14200W | 15000W | 16000W |
| Dòng sạc/xả tối đa | 120A | 150A | 190A | 210A | 240A | 260A | 280A | 300A | 320A |
| DỮ LIỆU ĐẦU VÀO PV | |||||||||
| Công suất DC đầu vào tối đa | 10000W | 13000W | 16000W | 20000W | 24000W | 26000W | 28400W | 30000W | 32000W |
| Điện áp DC tối đa | 800V | ||||||||
| Điện áp tối thiểu để hòa lưới | 160V | ||||||||
| Dải điện áp DC tải đầy | 278-650V | 361-650V | 400-650V | 357-650V | 429-650V | 464-650V | 507-650V | 536-650V | 571-650V |
| Dải điện áp MPPT | 200~650V | ||||||||
| Dòng vào tối đa | 18A+18A | 20A+20A | 36A+20A | ||||||
| Số lượng MPPT | 2 | ||||||||
| Số chuỗi trên mỗi bộ theo dõi MPPT | 1/1 | 2/1 | |||||||
| DỮ LIỆU ĐẦU VÀO/RA AC | |||||||||
| Công suất AC định mức | 5000W | 6500W | 8000W | 10000W | 12000W | 13000W | 14200W | 15000W | 16000W |
| Công suất AC tối đa | 5500VA | 7150VA | 8800VA | 11000VA | 13200VA | 14300VA | 15620VA | 16500VA | 17600VA |
| Công suất AC tối đa (lưới → tải) | 10000W | 13000W | 16000W | 20000W | 24000W | 26000W | 28400W | 30000W | 32000W |
| Dải điều chỉnh hệ số công suất | 0.8 leading to 0.8 lagging | ||||||||
| Điện áp vào/ra danh định | 220/380,230/400Vac | ||||||||
| Tần số lưới vào/ra | 60Hz±5Hz/50Hz±5Hz | ||||||||
| Loại lưới | Three Phase | ||||||||
| Dòng rò DC | 0.5% | ||||||||
| HIỆU SUẤT | |||||||||
| Hiệu suất tối đa | 97.6% | 97.5% | |||||||
| Hiệu suất Euro | 97.0% | 96.5% | |||||||
| Hiệu suất MPPT | 99.5% | ||||||||
| BẢO VỆ | |||||||||
| Islanding protection, Output overcurrent protection, Output overvoltage protection, DC switch rating | |||||||||
| Tích hợp | for each MPPT, Grid monitoring, Output over current protection, | Gird overvoltage protection-varistor, | |||||||
| Integrated all-pole sensitive leakage current, ISO monitoring, over temperature protection. | |||||||||
| THÔNG SỐ KHÁC | |||||||||
| MODEL | PH11-5KL3-EU | PH11-6.5KL3-EU | PH11-8KL3-EU | PH11-10KL3-EU | PH11-12KL3-EU | PH11-13KL3-EU | PH11-14.2KL3-EU | PH11-15KL3-EU | PH11-16KL3-EU |
| DỮ LIỆU CHUNG | |||||||||
| Dải nhiệt độ hoạt động | -25°C to +60°C, >45°C Derating | ||||||||
| Làm mát | Intelligent Fan | ||||||||
| Độ ồn | ≤55dB | ||||||||
| Giao tiếp với BMS | RS485/CAN | ||||||||
| Kích thước máy (W*H*D)(mm) | 472*684*311 | (excluding connectors and racks) | |||||||
| Kích thước đóng gói (W*H*D)(mm) | 567*816*424 | ||||||||
| Trọng lượng tịnh (kg) | 38 (Excluding Connectors and Brackets) | ||||||||
| Trọng lượng tổng (kg) | 42 | ||||||||
| Cấp bảo vệ | IP66 | ||||||||
| Kiểu lắp đặt | Wall-mounted | ||||||||
| Bảo hành | 5 năm | ||||||||
| the Warranty Period Depends the Final Installation Site of Inverter, More Info Please Refer to Warranty Policy | |||||||||
| CHỨNG NHẬN & TIÊU CHUẨN | |||||||||
| CE-EMC+LVD (EN6100-6-3, EN6100-6-1+EN IEC 62109-1, EN IEC 62109-2); CE-LVD(EN 62477-1) ; IEC 60529; EN50549-1; Poland Type A, (NC RfG:2016, PSE:2018, PTPiREE:2021)C10/C11; UNE217001-2020; UNE217002-2020, NTS-631 (Type A); G98+G99 | |||||||||
